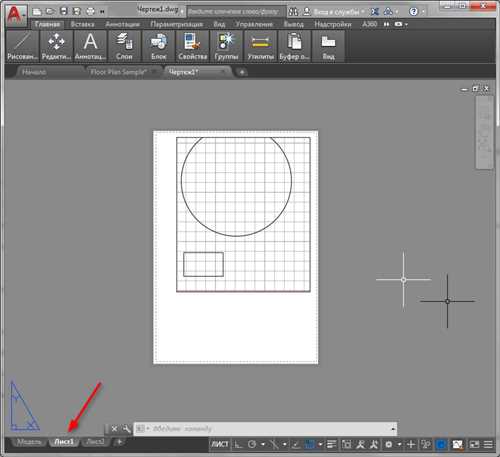

Как выбрать масштаб чертежа


Как определить масштаб чертежа

Инструкция

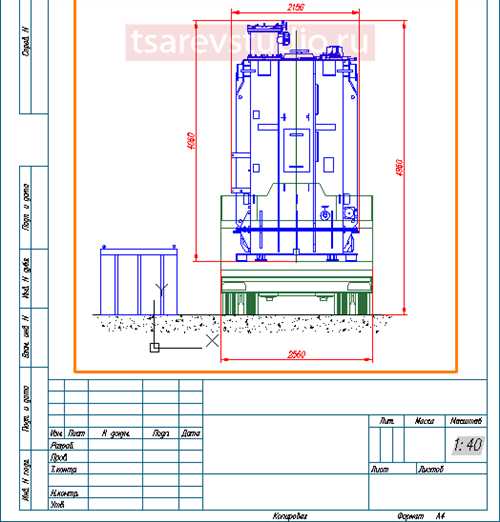

Внимательно изучите основную надпись чертежа. Масштаб должен быть указан в правом нижнем углу основной надписи в соответствующей графе. В машиностроении, приборостроении часто применяются масштабы увеличения, например 2:1, 4:1 и т.д. Это нужно для того, чтобы чертежи небольших деталей со всеми нанесенными размерами, разрезами и сечениями, могли быть с легкостью прочитаны инженером, мастером или рабочим. На строительных чертежах используются масштабы уменьшения, например 1:200, 1:400. Зачастую для чертежей определенных типов строений или зданий проектировщик обязан применять определенные масштабы. Масштаб также должен быть указан в основной надписи или на поле чертежа. Если вы не можете найти масштаб на чертеже, попытайтесь определить его самостоятельно. Для этого вам необходимо знать, какой именно объект изображен на чертеже и его габаритные размеры. Если на чертеже размеры не проставлены, но под рукой у вас есть деталь, измерить ее можно с помощью штангенциркуля, линейки или рулетки. Найдите на чертеже тот вид детали, на котором нанесены габаритные размеры. Приложите линейку или рулетку к размерной линии одного из габаритных размеров и измерьте ее длину. На чертеже она выглядит как отрезок со стрелками на концах и числовым значением размера посередине.

Сравните полученный результат с числовым значением размера. Для этого разделите результат на числовое значение. Например, вы получили значение 16 мм, а на размерной линии написано 8. Разделив значения, вы получите число 2, это и будет масштаб увеличения, поскольку измеренный отрезок оказался больше значения размера в 2 раза.

Если вы не можете найти масштаб на строительном чертеже, попробуйте выяснить размеры проектируемого или уже имеющегося здания. Приблизительно определить реальные размеры здания можно, оценив количество этажей в нем, высоту потолков и т.д. Затем также измерьте высоту здания, изображенного на чертеже, и сравните значения. Обязательно учитывайте то, что размеры на чертежах проставляются в миллиметрах.

Источники:

  • как уменьшать масштаб чертежа

www.kakprosto.ru

5.2 Масштабы чертежей

Масштабом называется отношение линейных размеров изображения на чертеже к его действительным размерам.

Масштабы изображений и их обозначение на чертежах устанавливает ГОСТ 2.302-68 (таблица 5.3). Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1; 1:2; 1:4; 2:1; 5:1; и т.д.

Таблица 5.3 – Масштабы чертежей

Натуральная величина

1:1

Масштаб уменьшения

1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40;

1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000

Масштаб увеличения

2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

5.3 Основная надпись.

Каждый лист оформляют рамкой, лини которой отстоят от трех сторон формата на 5 мм от левой стороны на 20 мм. На линии рамки в правом нижнем углу формата располагают основную надпись по ГОСТ 2.104-68. На листах формата А4 основную надпись располагают только вдоль короткой стороны. Вид и толщина линий на чертежах, схемах и графиках должны соответствовать ГОСТ 2.303-68. Чертежи конструкторской документации проекта выполняют карандашом. Схемы, графики, таблицы допускается выполнять черной тушью (пастой). Все надписи на поле чертежа, размерные числа, заполнение основной надписи производят только чертежным шрифтом по ГОСТ 2.304-81.

Тематические заголовки на листах не изображают, так как наименование содержания листа указывают в основной надписи. В тех случаях, когда на листе с одной надписью содержится несколько самостоятельных изображений (плакатный материал) отдельные изображения или части текста снабжают заголовками.

Основная надпись на первых листах чертежей и схем должна соответствовать форме 1, в текстовых конструкторских документах – форме 2 и форме 2а на последующих листах. Допускается применять форму 2а на последующих листах чертежей и схем.

Угловая надпись для чертежей и схем располагается в соответствии с рисунком 5.1. Заполняется с поворотом листа на 180о или 90о.

Рисунок 5.1–Расположение основной надписи на различных чертежах

В графах основной надписи, рисунки 5.2, 5.3, 5.4, указывают:

– в графе 1 – наименование изделия или его составной части: наименование графика или схемы, а также наименование документа, если этому документу присвоен шифр. Наименование должно быть кратким и записываться в именительном падеже единственного числа. Если оно состоит из нескольких слов, то на первом месте помещают имя существительное, например: «Барабан молотильный», «Муфта предохранительная» и т.д. Допускается записывать в этой графе наименование содержания листа в порядке, принятом в технической литературе, например: «Показатели экономические», «Карта технологическая» и т.д.;

– в графе 2 – обозначение документа (чертежа, графика, схемы, спецификации и т.д.);

– в графе 3 – обозначение материала (графу заполняют только на чертежах деталей). В обозначение включают название, марку и стандарт или технические условия материала. Если в марке материала содержится его сокращенное название «Ст», «СЧ», то наименование этого материала не указывают.

Рисунок 5.2 – Форма № 1

Рисунок 5.3 – Форма № 2

Рисунок 5.4 – Форма № 2а

Примеры записи материала:

– СЧ 25 ГОСТ 1412-85 (серый чугун, 250- предел прочности при растяжении в мПа);

– КЧ 30-6 ГОСТ 1215-79 (ковкий чугун, 300- предел прочности при растяжении в мПа, 6- относительное удлинение в %);

– ВЧ 60 ГОСТ 7293-85 (высокопрочный чугун, 600- предел прочности при растяжении в мПа);

– Ст 3 ГОСТ 380-94 (углеродистая сталь обыкновенного качества, 3- порядковый номер стали);

– Сталь 20 ГОСТ 1050-88 (углеродистая сталь, качественная конструкционная, 20- содержание углерода в сотых долях процента);

– Сталь 30 ХНЗА ГОСТ 4543-71 (легированная конструкционная сталь, 30- содержание углерода в сотых долях процента, хрома не более 1,5%, никеля 3%, А – высококачественная);

– Сталь У8Г ГОСТ 1425-90 (инструментальная углеродистая сталь, 8- содержание углерода в десятых долях процента; Г- повышенное содержание марганца);

– Бр04Ц4С17 ГОСТ 613-79 (бронза деформируемая, О- олова 4%, Ц- цинка 4%, С- свинца 17%);

– БрА9Мц2 ГОСТ 18175-78 ( бронза безоловянная, обрабатываемая давлением, А- алюминия 9%, марганца 2%);

– ЛЦ38Мц2С2 ГОСТ 17711-93 (латунь литейная, цинка 38%, марганца 2%, свинца 2%);

– АЛ2 ГОСТ 1583-89 (сплав алюминиевый литейный, 2-порядковый номер сплава);

– АК4М2Ц6 ГОСТ 1583-93 (сплав алюминиевый литейный, кремний 4%, меди 2%, цинка 6%);

– АМц ГОСТ 4784-74 (сплав алюминиевый деформируемый, марганца 1,0…1,6%, ).

При изготовлении деталей из сортамента:

– Квадрат (из прутка квадратного профиля с размером стороны квадрата 40 мм по ГОСТ 2591-88, марка стали 20 по ГОСТ 1050-88);

– Шестигранник (из горячекатаной стали шестигранного профиля по ГОСТ 2579-88 обычной точности прокатки, с размером вписанного круга – размер «под ключ» - 22 мм, марки стали 25 по ГОСТ 1050-88);

– Круг ( горячекатаная круглая сталь обычной точности прокатки в диаметре 20 мм по ГОСТ 2590-88, марка стали Ст 3 по ГОСТ 380-94, поставляемой по техническим требованиям ГОСТ 535-88);

– Полоса (полосовая сталь толщиной 10 мм шириной 70 мм по ГОСТ 103-76, марка стали Ст 3 по ГОСТ 380-94, поставляемой по техническим требованиям ГОСТ 535-88);

– Уголок (угловая равнополочная сталь размером 50х3 мм по ГОСТ 8509-86, марка стали Ст 3 по ГОСТ 380-94, обычной точности прокатки Б, поставляемой по техническим требованиям ГОСТ 535-88);

– Двутавр (двутавр горячекатаный номер 30 по ГОСТ 8239-89 повышенной точности (Б), марка стали Ст 5 по ГОСТ 380-94, поставляемой по техническим требованиям ГОСТ 535-88);

– Труба 20х2,8 ГОСТ 3262-75 (труба обыкновенная неоцинкованная обычной точности изготовления, немерной длины, с условным проходом 20 мм, толщиной стенки 2,8 мм, без резьбы и без муфты);

– Труба Ц-Р-20х2,8 – 6000 ГОСТ 3262-75 (труба с цинковым покрытием повышенной точности изготовления, мерной длины 6000 мм, с условным проходом 20 мм, с резьбой);

– Труба (стальная бесшовная труба обычной точности изготовления по ГОСТ 8732-78, с наружным диаметром 70 мм, толщиной стенок 3,5 мм, длиной, кратной 1250 мм, марка стали 10, изготовляемой по группе Б ГОСТ 8731-87);

– Труба (стальная бесшовная труба по ГОСТ 8732-78 с внутренним диаметром 70 мм, толщина стенки 16 мм, немерной длины, сталь марки 20, категория 1, изготовляемой по группе А, ГОСТ 8731-87);

– Графа 4 – литера, присвоенная данному документу по ГОСТ 2.103-68 в зависимости от характера работы в виде проекта. Графа заполняется с левой клетки:

–У – учебный документ;

–ДП – документация дипломного проекта;

–ДР – документация дипломной работы;

–КП – документация курсового проекта;

–КР – документация курсовой работы;

– Графа 5 – масса изделия (в кг) по ГОСТ 2.110-95; на чертежах деталей и сборочных чертежах указывают теоретическую или фактическую массу изделия (в кг) без указания единиц измерения.

Допускается указывать массу в других единицах измерения с указанием их, например, 0,25 г, 15 т.

На чертежах, выполненных на нескольких листах, массу указывают только на первом.

На габаритных и монтажных чертежах, а также на чертежах деталей опытных образцов и индивидуального производства допускается массу не указывать;

– Графа 6 – масштаб (проставляется в соответствии с ГОСТ 2.302-68).

Если сборочный чертеж выполняется на двух или более листах и изображения на отдельных листах выполнены в масштабе, отличающемся от указанного в основной надписи первого листа, графу 6 основной надписи на этих листах не заполняют;

– Графа 7 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют).

Графа 8 – общее количество листов документа (графу заполняют только на первом листе).

Графа 9 – наименование или различительный индекс предприятия, выпускающего документ (так как кафедра, по которой выполняется дипломный проект, зашифрована в графе 2 – обозначение документа, в этой графе необходимо проставить наименование института и шифр группы). Например: «ПГСХА гр. То-51»;

– Графа 10 – характер работы, выполняемой лицом, подписывающим документ. В дипломном проекте графа заполняется, начиная с верхней строки со следующими сокращениями:

– «Разраб.»;

– «Консульт.»;

– «Рук. пр.»;

– «Зав. каф.»;

– «Н.контр.».

– Графа 11 – фамилия лиц, подписавших документ;

– Графа 12 – подписи лиц, фамилии которых указаны в графе 2. Подписи лиц, разработавших данный документ и ответственных за нормоконтроль, являются обязательными;

– Графа 13 – дата подписания документа;

– Графа 14-18 – таблицы изменений, которые заполняются в соответствии с требованиями ГОСТ 2.503-90.

В дипломных проектах графы 14-18 не заполняются.

studfiles.net

Масштабы строительных чертежей для участка, дома, квартиры | Дачные дела

Строительным чертежом именуется изображение определенного объекта. С их помощью вы сможете определить форму и размеры постройки либо окрестности.

Таким образом, строительный чертеж выступает в качестве основного технического документа, согласно которому планируется дальнейшее развитие процесса застройки.

Все виды чертежей составляются прямоугольной технологией проектирования, проекция наносятся в нескольких плоскостях.

Каждому изображению присваивается определенное название, к примеру, разрезы здания по горизонтали – это планы, в свою очередь по вертикали – поперечные или продольные разрезы.

Особое внимание отводится созданию генерального плана – горизонтальная проекция или же вид сверху на объект, на котором будет находиться потенциальное здание. Вышеперечисленные структурные компоненты именуются как архитектурно-строительный чертеж.

После того как мы разобрались с терминологией, следует отметить, что существуют задекларированные масштабы строительных чертежей.

Учитывая, что данный документ имеет юридическую силу, он не может быть хаотичным и произвольным, поэтому положения,  связанные с масштабом регламентируются государственным стандартом.

В процессе строительства вы можете столкнуться со следующими разновидностями масштаба:

§  1:1 – обозначает натуральную величину, используется для создания шаблона карниза или профиля.

§  От 1:200 до 1:500000 – указывает на проектирование массивных объектов.

§  1:2 — 1:1000 – наиболее распространённый вид масштаба, используется для возведения построек различного характера.

Масштабы чертежей квартиры

Прежде чем перейти к составлению масштаба, вам необходимо создать план квартиры – схема, которую необходимо изобразить в горизонтальном размере попутно соблюдая все размерные и геометрические соотношения.

Она необходима для проведения строительных, дизайнерских, коммуникационных работ.

Интересно! Нормы при строительстве садового участка (Дачи), тут!

На схему наносятся места прокладки кабеля, щитовое учётное и защитное оборудование, розетки, выключатели и т.д. Чем точнее она будет создана, тем проще справится с поставленной задачей.

Умножая реальные габаритные размеры квартиры на размер листа (прим. В качестве единицы измерения, используйте миллиметры) вы получаете масштаб чертежей квартиры.

Данное действие применяется по отношению ко всем габаритным размерам, далее выбираем наименьший масштаб для всего чертежа.

В нашем случае вам просто необходимо провести вышеуказанные вычисления, после чего, подобрать масштаб, отвечающий полученному значению (от 1:2 до 1:1000).

Масштаб чертежей участка

Опять-таки вся работа начинается с создания генерального плана.

Осуществить эту задачу можно вооружившись карандашом и листком, или же заниматься расчётами непосредственно на земельном участке.

Разумеется, что первый метод более удобен и практичен. Для проведения данной процедуры вам понадобится: измерительная лента или рулетка 30 м будет вполне достаточно; небольшая железная линейка для определения малогабаритных объектов.

В специализированных канцелярских магазинах вы сможете приобрести миллиметровую бумагу – это наиболее подходящий материал для нанесения чертежа.

Малогабаритные участки без проблем поместятся на одном листе, более объемные следует размещать на нескольких частях бумаги.

После того, как вы создали генеральный план, необходимо подобрать  масштаб чертежей участка. Небольшим по объёму объектам идеально подойдут масштабы в районе 1:50 (1 см. на плане = 0,5 м участка);

Более габаритные участки потребуют использование масштаба 1:100 (1 см. на плане = 1 м. участка).

Масштаб чертежей для дома

По большому счёту данная операция мало чем отличается от вышеописанных вычислений. Изначально вам придется составить генеральный план вашего дома, желательно в нескольких проекциях (вид сверху обязателен).

На схему наносятся самые важные структурные элементы вашего дома, средства коммуникации и т.д.

Разумеется, что для полного усвоения правил выбора масштаба, лучше всего разобрать рабочие нюансы на конкретном примере. В качестве образца возьмём малогабаритный двухэтажный домик.

Наиболее подходящим вариантом станет масштаб 1:100. Необходимо отметить, что каждый этаж наносится на схему генерального плана по отдельности.

Масштаб чертежей для дома не ограничивается предложенным выше вариантом. Все вытекающие нюансы будут напрямую зависеть от общих размеров вашего жилища.

На сегодняшний день, в перечень самых популярных вариантов входят масштабы от 1:100 до 1:50000.

Запомните, что данная характеристика не выбирается произвольно, вам необходимо провести общие замеры площади дома, после чего, прировнять полученное значение к масштабам, которые предлагает государственный стандарт.

Как увеличить масштаб чертежа?

Ни для кого не будет секретом тот факт, что наиболее оптимальным видом масштаба считается 1:1. Поскольку данный вариант полностью отображает натуральное, естественное положение объектов и их форму.

Однако в строительной индустрии использование подобных размеров настоящая редкость, в первую очередь, это связано с нестандартными габаритами зданий, построек и участков.

Именно поэтому специалисты прибегают  своего рода к хитростям, то есть, к увеличению или уменьшению масштаба.

Сконцентрируем своё внимание на масштабах увеличения, государственный стандарт 3451-59 предлагает нам следующие варианты: 2:1, 2,5:1, 5:1, 10:1.

Существует рабочая формула, которая и подскажет вам, как увеличить масштаб чертежа. (10-n): 1. Запомните, что в качестве n должно использоваться исключительно целое число.

Прежде чем выбрать тот, или иной масштаб, необходимо рассчитать размеры и уровень сложность предмета, объекта, который вы хотите изобразить.

Также стоит учитывать габариты формата чертежа. Многие специалисты настоятельно рекомендуют в процессе использования увеличения масштаба, пользоваться так называемым «угловым масштабом».

Масштаб чертежей в компасе

Развитие науки и техники сказывается абсолютно всех сфер человеческой деятельности, исключением не стали и строительные работы. Популярная компьютерная программа

Компас 3-D существенно облегчит жизнь не только профессиональным работникам, но и начинающим студентам инженерного факультета.

Давайте попробуем с помощью этого чуда изменить масштаб чертежей. За несколько минут, всё расчёты пройдут в автоматическом режиме, тем самым, вы сэкономите огромное количество времени и сил.

Прежде всего, нужно открыть программу, после чего выделяем левой кнопкой мыши интересующий нас объект, или же весь чертеж. Далее активируем команду Масштабирование, которая находится на панели инструментов, в разделе «Редактирование».

Программа попросит нас ввести значение масштаба и выделить мышью центральную точку масштабирования. Таким образом, вы сможете увеличивать или уменьшать масштаб, не вставая с кресла.

Как вы видите, осуществить масштаб чертежей в компасе – это достаточно простая и комфортная процедура, доступная каждому.

Интересное видео как читать чертежи и планы
