Прокладка ТВ-кабеля и подключение кабеля к телевизору | Полезные статьи - Кабель.РФ

Рисунок 1. Поэтажная планировка подъезда В качестве примера рассмотрим подключение кабеля к телевизору в самом сложном и достаточно распространенном варианте — щитовая коробка расположена в подъезде; TV-приемники размещены в каждой комнате 3-комнатной квартиры и даже на кухне (что сегодня не редкость). Вариант с TV-приемником в ванной не рассматриваем — для типовой городской квартиры это скорее экзотика, пока кабель для телевизора в ванной комнате не востребован.

Начинается прокладка ТВ-кабеля? Рассмотрим вариант традиционной планировки квартир на лестничной площадке.

Что важно помнить, проводя кабель для ТВ?

Следует учитывать следующие правила:

  • Кабель для телевидения может быть размещен в одной штробе или кабель-канале со слаботочными линиями (телефонная и интернет-линии, охранная сигнализация и т. п.).
  • Линии кабеля для ТВ желательно размещать на достаточном удалении от силовых линий во избежание паразитных наводок, особенно если имеется подключение устройств с большими пусковыми токами: холодильник, стиральная машина, утюг и т. д.
  • Если не удается избежать пересечения силовых и слаботочных линий, то выполнять их следует под прямым углом (в проекции). Например, силовая линия проходит горизонтально, а подключение слаботочного ТВ-кабеля проводится вертикально.
  • Все линии (участки) разводки ТВ-кабеля должны выполняться цельными кусками.
  • Если необходимо разделить TV-сигнал, то следует это выполнять при помощи специальных устройств: разветвителей или ответвителей. Ни в коем случае не использовать скрутки — надежного контакта и экранирования достичь в этом случае невозможно.
  • Для прокладки TV-линий использовать специальный кабель для телевидения марок РК 75-4,3-А40B (аналог SAT602). Выбрать, какой кабель нужен для цифрового теле-видения, вам помогут специалисты, которым вы планируете доверить выполнение со-ответствующих работ.
  • При прокладке и подключении ТВ-кабеля важно не допускать его резкого изгиба, по-скольку в процессе укладки с резкими переломами достаточно просто повредить целостность экрана — это сразу приведет к ухудшению сигнала.
  • При прокладке кабеля для телевизора желательно избегать петель кабеля, и уж совсем недопустимы бухты кабеля, скрученные «про запас» — паразитные наводки в этом случае (за счет наведенной индуктивности) практически неизбежны.

Первый участок TV-кабеля (от щитовой коробки в подъезде до разветвителя) целесообразно разместить в кабель-канале, причем не следует экономить на его ширине — по самым скромным расчетам, он может пригодиться для размещения в нем еще как минимум витой пары для интернет-подключения (в случае выделенной линии) и телефонной «лапши».

Вариантов подключения кабеля к телевизору в щитовой коробке, как правило, два: винтовое соединение и соединение пайкой. Главное условие здесь одно — обеспечить минимальную длину неэкранированного участка кабеля (разумеется, при отсутствии коротких замыканий центральной жилы на элементы конструкции).

При подключении кабеля к разветвителю (или ответвителю) появляется еще один, более технологичный способ — при помощи F-разъемов, причем предпочтительнее в домашних условиях использовать резьбовой разъем (разъем имеет внутреннюю резьбу и накручивается на коаксиальный кабель) — его монтаж несложен и позволяет осуществлять перемонтаж сети. Другой вариант F-разъема — обжимной — монтируется с помощью обжимного инструмента и его монтаж занимает меньше времени, но перемонтировать его невозможно. Такой вариант применяется в системах, не предполагающих дальнейшей модернизации, например в коллективных телевизионных кабельных сетях.

Рисунок 2. F-разъем прямой (накрутка) Рисунок 3. F-разъем угловой (накрутка)

Следующий элемент нашей сети — разветвитель или, в отдельных случаях, ответвитель.

Рисунок 4. Планировка квартиры со схемой TV-разводки Принципиальная разница между ними в том, что разветвитель делит входной сигнал в равных пропорциях между выходными каналами (которых может быть от 2 до 8), а ответвитель пере-дает только часть мощности сигнала, а на основной выход передается бóльшая часть сигнала. В соответствии с этим различием ответвители применяются в тех случаях, когда телеприемники находятся на большом удалении друг от друга, например при распределении сигнала в подъезде многоэтажного дома по квартирам.

Рисунок 5. Антенный разветвитель на 2 ТВ под F разъемы Рисунок 6. Антенный разветвитель на 4 ТВ под F-разъемы Рисунок 7. Антенный разветвитель на 8 ТВ под F-разъемы

При выборе места для установки разветвителя следует руководствоваться следующими правилами:

  • разветвитель не должен бросаться в глаза, но в то же время он должен быть сравни-тельно легкодоступным;
  • следует максимально избегать петель кабеля обратного направления.

Завершается прокладка TВ-сети подключением кабеля в розетке (как правило — винтовыми зажимами).

Рисунок 8. ТВ-розетка под F-разъем прямой Рисунок 9. ТВ-розетка под F-разъем угловой

В качестве кабеля возможно использование нескольких типов антенных кабелей, различие между которыми заключается в материале центральной жилы (медь или омедненная сталь) и конструкции экрана. В качестве примера самого простого варианта можно привести кабель RG-6U CCS-Al (омедненная стальная центральная жила, экран из алюминиевой ленты). Этот тип кабеля успешно применяется при организации квартирных TV-сетей.

Существует также усовершенствованный вариант предыдущего кабеля — РК 75-4-15 (медная центральная жила, экран в виде слоя алюмополимерной ленты и оплетки из медной сетки). Если же необходима прокладка кабеля на достаточно длинных участках, то следует обратить внимание на кабель из серии SAT 703 CavelCu/Cu, который отличается меньшим затуханием сигнала, а также большей гибкостью за счет медной центральной жилы. Все перечисленные кабели имеют наружный диаметр 6–7 мм.

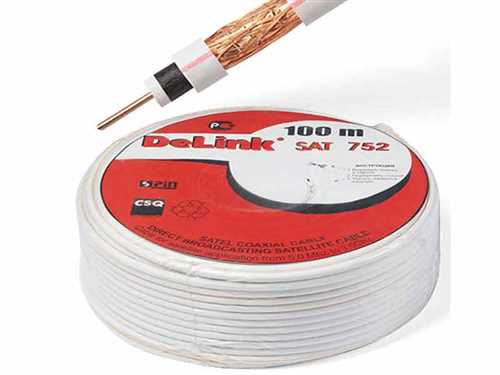

Рисунок 10. Кабель RG-6U CCS-Al Рисунок 11. Кабель RG-6U Cu-Cu Рисунок 12. SAT 703 Cavel Cu-Cu

В качестве «последней мили» (от TV-розетки до TV-приемника) вполне можно использовать кабель РК 75-2-13, который при меньшем диаметре (3,55 мм) имеет хорошие электрические показатели и при этом весьма гибок.

Выбирая, какой кабель для телевизора купить, чтобы обеспечить оптимальное качество сигнала, следует пользоваться рекомендациями специалистов.

Кабель для кабельного телевидения идеально использовать марок РК 75-4-11 и РК 50-7-11.

А марки кабеля РК 75-4,8-318 и РК 75-4,8-312 будут оптимальны в том случае, если необходим кабель для цифрового телевидения.

cable.ru

Практика разводки и подключения ТВ кабеля в квартире – особенности процесса

В сегодняшней нашей статье мы и рассмотрим прокладку ТВ кабеля к квартире, его разводку к приемникам телевизионного сигнала и основные моменты и правила, которые необходимо учитывать при этом, дабы в последующем, качество изображения и звука в ваших телевизорах были отличными.

Для успешной прокладки ТВ кабеля необходимо учитывать некоторые правила, специфику и особенности проведения данного вида работ, что мы сейчас и рассмотрим.

Какие же общие правила и особенности процесса прокладки и подключения ТВ кабеля в квартире?

Мы будем рассматривать наиболее сложный вариант работ – это подвод ТВ кабеля с лестничной клетки (межэтажная щитовая коробка) к квартире и его последующая разводка к приемникам телевизионных сигналов в ней.

Прокладывая телевизионный кабель вам необходимо помнить следующее:

• Во избежание «паразитных наводок» на кабельные линии ТВ сигнала, их предпочтительней размещать, как можно дальше от силовых электрических линий в квартире, а также от устройств и линий к ним, где большие пусковые токи (холодильники, микроволновка, утюг, стиральная машина).

• Телевизионный кабель, как правило, размещается в одном кабельном канале с такими «слаботочными» линиями, как линия сигнализации, Интернет и телефонная линии.

• Желательно все линии и разводки ТВ кабеля по квартире проводить цельными кусками.

• Стараться избегать пересечения телевизионного кабеля с силовыми линиями электросети, а в случае необходимости – пересекать их под прямым углом.

• Для монтажных работ, при разводке телевизионного кабеля используйте лишь разделители и разветвители ТВ сигналов заводского изготовления, где будет обеспечен надежный контакт проводов и надежное экранирование входного сигнала. Никакими скрутками проводов, хорошего экранирования, а соответственно качества ТВ сигнала вам не добиться.

• При прокладке кабельных линий ТВ сигнала используйте лишь специальный телевизионный кабель марки РК 75 (аналог SAT 602) или специальный кабель для цифрового телевидения.

• При прокладке и подключении ТВ кабеля недопустимы петли кабеля и его скрутка в бухту (про запас), а также резкие его изгибы. Такие, допущенные вами дефекты, сразу же приведут к последующему ухудшению качества воспроизведения телевизионного сигнала.

• Первый от щитовой коробки до разветвителя в квартире, участок кабеля, рекомендовано размещать в достаточно широком, кабельном канале. Далее вам, возможно, еще придется, разместить в нем линию охранной сигнализации, Интернет и телефонную линии и др.

• При использовании кабельных соединений в щитовой коробке с помощью пайки, необходимо добиваться минимальной длины не экранированных участков – это очень существенно для качественного воспроизведения ТВ сигнала телевизором.

• Разветвители телевизионного кабеля обычно размещаются в легко обслуживаемых местах и в распредкоробках.

• При совместной прокладке ТВ кабеля с линиями электросети, используйте телевизионный кабель с диаметром центрального провода как минимум 1 мм, а еще лучше, ежели он будет иметь двойную экранировку (два слоя фольги – под оплеткой и над ней).

• Ваша квартирная «слаботочка», как правило, оканчивается ТВ кабелем, а также возможно и телефонным с интернет кабелями – выведенными в подъезд, в ваш этажный щит.

Межэтажный щит и слаботочка квартиры

Подключение ТВ кабелей

Осуществляется соединение ТВ кабелей между собой и их подсоединение к приемникам телевизионных сигналов с помощью различных приспособлений.

Приспособления для монтажа ТВ кабеля в квартире:

• Усилитель телевизионного сигнала.

Наверное, это устройство используется в любой квартире с целью усиления сигнала, поступающего с общей телевизионной антенны к вашему телевизору. Подсоединяется усилитель к ТВ кабелю штекерными винтовыми разъемами.

• Разветвитель ТВ кабеля.

Телесигнал от антенны, поступивший в «слаботочку» межэтажного щита в подъезде, далее посредством разветвителя ТВ кабеля, подается в разные комнаты квартиры к телеприемникам.

• Сумматор телесигналов.

Внешне, данное устройство похоже на разветвитель. Сущность устройства в том, что оно как бы суммирует телевизионные сигналы от антенн разных частотных диапазонов в один суммарный телесигнал, подающийся уже по единому кабелю к вашему телеприемнику.

• ТВ розетка под F-разъем подключения антенного штекера.

Это конечный пункт подачи телесигнала в районе размещения телевизора в комнате. Крепится розетка в коробке, размещенной в стене, а сам ТВ кабель, подходящий к ней - присоединяется посредством винтовых зажимов.

• Штекера антенные.

Служат эти приспособления для конечного подключения ТВ кабеля, оборудованного с двух сторон антенными штекерами, к телевизионной розетке и телевизору. Штекера к кабелю могут присоединяться с помощью пайки, а также посредством как бы навинчивания штекера на кабель и созданием достаточно прочного, экранированного их соединения.

Усилитель (слева) и разветвитель (справа) ТВ сигнала

Немного о ТВ кабелях

Всегда при подборе телевизионного кабеля, предварительно проконсультируйтесь со специалистами данного направления.

Согласно их рекомендаций, для подачи телесигналов хорошего качества используют следующие типы ТВ кабелей:

• Для кабельного телевидения отлично подходят кабеля марок РК 50-7-11 и РК 75-4-11.

• Для цифрового телевидения хорошо подойдут кабель марки РК 75-4,8-312, а также кабель РК 75-4,8-318.

• Для небольших кабелей от ТВ розетки до телевизора применяют гибкий кабель поменьше в диаметре с хорошими характеристиками, марки РК 75-2-13.

ТВ кабаль марки РК 75

Подводя итоги, скажем, что подвод ТВ кабеля к квартире, его разводку и подключение можно сделать и своими руками. Конечно же, для этого вам понадобится соответствующий инструмент и материалы, а также определенные знания и хотя бы малейшие навыки проведения работ в данном направлении.

Яков Кузнецов

electrik.info

Как правильно прокладывать интернет, акустические провода и кабели в квартире

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ.

Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имеют каких-либо знаний в технике даже на уровне подсоединения кабелей. Простейшие технические вопросы они считают уже не своей работой и не своей компетенцией. Когда заходит речь об интернете, стандартный ответ «дизайнера» будет такой: «позвоните в компанию, вам мастера придут подключат!».

Сегодня люди, покупающие крайне недешевые квартиры и заказывающие недешевые ремонты, могут себе позволить пользоваться современной техникой. Впрочем, техника дешевеет и позволить себе ее могут даже и  не особо богатые, обычные люди. И если человек чем-то не пользуется сейчас, это не значит, что ему не захочется что-то установить и сделать потом. Как известно, предусмотреть заранее стоит гораздо дешевле, чем переделывать потом. А о таких вещах как интернет можно даже не говорить, им пользуются все. Между тем, многие люди делают ремонт первый раз в жизни и не знают, что им нужно, а что нет. Они вообще не представляют, какая техника и возможности бывают в природе. Дизайнер обязан рассказать, что и как можно сделать, а заказчик должен выбрать.

Данный текст поможет людям, заказывающим ремонты или делающих его самим, продумать и правильно реализовать прокладку интернета и проводов для домашнего кинотеатра. 1) Подключение интернета.  1.1. Вводная информация

Интернет заводится в квартиру одним кабелем от выбранного провайдера (с лестничной клетки или коридора). Далее интернет разводится по квартире куда нужно. Для этих целей используется роутер (маршрутизатор). Условно, вы вставляете кабель от провайдера на вход, а на выход подключаете все свои устройства. Свои устройства вы можете подключать не только по проводам, но и по беспроводному соединению, в таком случае в роутере и в устройствах должен быть WiFi. Очень часто, из-за некомпетентности дизайнера, не предусмотревшего ничего заранее, интернет в квартирах организуется хозяевами именно по беспроводному соединению. Чтобы не штробить стены по свежепоклеенным обоям или свежепокрашенным стенам. Хотя одну дыру в стене (на лестничную клетку) все же надо делать – для самого провода с интернетом от провайдера.

Я лично советую разводить интернет по проводам, ибо у  них есть следующие преимущества в сравнении с беспроводным WiFI:

1. Простота. Подключил провод – заработал интернет. Не надо настраивать беспроводное соединение (вводить пароль), для некоторых далеких от компьютера людей настройка будет нерешаемой задачей. 2. В некоторых квартирах, особенно сталинках с мусоропроводом в квартире (он железный и экранирует сигнал), качество беспроводного соединения бывает плохим даже в пределах  одной квартиры.  3. При работе микроволновка (а могут и другие источники электромагнитных излучений) гасит сигнал.  4. Есть возможность подключить сетевой принтер. Принтер, на котором можно печатать с любого компьютера/устройства в квартире/доме, - очень удобно. Можно также подключить и сканер, хотя сканер в квартире обычно редкость.

5. Дети любят играть в компьютерные и приставочные игры. При подключении по WiFi возникают задержки - возрастает ping. Грубо говоря, в игре вы будете видеть картинку с отставанием от той, которая была бы при проводном соединении. На просмотре сайтов, видео и качания файлов эти миллисекунды никак не сказываются. Но в игре вы будете постоянно плохо играть и проигрывать (от этого нервные расстройства).

Таким образом, все компьютеры и другие устройства лучше подсоединять к роутеру проводами. Но WiFI в квартире также непременно нужен. Сейчас полно устройств – телефонов, планшетов, ноутбуков – которые подключаются к интернету. И подключаются они по WiFi. Даже если у вас нет всего этого сейчас, гарантированно устройства появятся в ближайшем будущем.

Подытожу,  необходимо покупать роутер с беспроводным адаптером и прокладывать интернет по проводам. 1.2. Как прокладывать

При ремонте квартиры или дома необходимо сразу определить место к квартире, где будет стоять роутер. Маленькая квартира – обычно роутер у двери, большой многоуровневый дом – роутер где-то в центре (чтобы лучше ловил беспроводной сигнал). Как правило делается углубление в стене, которое закрывается лючком. В этом месте делается розетка.

Из коридора от щитка прокладывается интернет-провод, с запасом в обе стороны, до этого места. Умные слова для покупки кабеля: витая пара UTP5 гигабит. Делаются розетки во всех местах, где запланирован интернет, и от них к этому месту проводятся интернет-провода.

Все подключается. Все радуются удобству и неизштробленному ремонту.

1.3. Примеры Правильно   Лючок, за которым скрывается руотер. Вид внутри. Розетка для интернета. Неправильно: Роутер стоит абы где и абы как.   Провода раскиданы по всей квартире (роутер слева, левее дивана – компьютер справа).

2) Цифровое ТВ.

Так называемое «цифровое телевидение» в большинстве своем реализуется по технологии IPTV. Телевизионный сигнал идет по интернет-проводам. Чтобы смотреть его на телевизоре надо для каждого телевизора ставить IPTV-приставку, для просмотра на компьютере надо покупать программу просмотра.

Прокладка проводов пылкостью аналогична таковой при проводке интернета, на каждое устройство просмотра тв проводится свой провод. Сигнал в квартиру заводится по тому же проводу, что и интернет. Роутер должен поддерживать технологию IPTV (multicast).

3) Акустические системы и провода к ним. 3.1. Вводная информация

Как правило, люди ставят в гостиной телевизоры большой диагонали/проекторы и любят делать «домашние кинотеатры». Не важно,  с чего будут смотреть кино, с компьютера или стационарных дисковых плееров, или даже планшета. Важно, что при установке нормальной акустической системы одно устройство будет обязательно, – ресивер. При нормальном варианте подключения в ресивер вставляется HDMI кабель с источника. По этому кабелю передается и картинка, и звук. Ресивер передает картинку далее по HDMI кабелю на телевизор/проектор, а звук разводит по акустическим кабелям к колонкам. Не важно, есть у человека сейчас желание и деньги на организацию установку всего этого. Важно, что проложить провода можно заранее и про запас. Стоит это совсем недорого, а экономия денег на штроблении стен и моральных сил на лицезрении уродских перекрученных проводов по всей квартире - очень значительная. 3.2. Примеры

Правильно   Под телевизором, где ресивер устанавливаются розетки для акустических проводов. На них подается сигнал с ресивера.  Прокладываются акустические провода до таких же ответных розеток, к которым подключаются колонки. Как правило, передние колонки стоят недалеко от ресивера и для них делать розетки не обязательно, ибо их закроет тумба для техники, которая под телевизором.   Все очень аккуратно, все радуются ремонту.

Неправильно

   Слева задние колонки – справа ревисер. Провода – всюду.

4) Заметка про пылесос.

Возьмите за правило: под выключателем света в комнате обязательно делается хотя бы одна розетка. Для пылесоса. Вошел в комнату – включил в ближайшую розетку, ушел – отсоединил. Просто и удобно.
