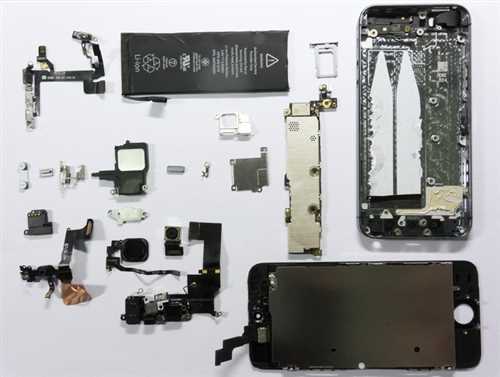

Время от времени каждому владельцу iPhone может потребоваться разобрать свое устройство. Возможны различные причины: замена разбитого экрана, установка новой батареи или просто изучение внутренней конструкции смартфона. Однако разборка iPhone может быть сложной и требовать тщательности и аккуратности. В данной статье представлена пошаговая инструкция о том, как разобрать iPhone SE без повреждений и добраться до его внутренних компонентов.
Перед началом процесса разборки iPhone SE необходимо убедиться, что у вас есть все необходимые инструменты: отвертки, вскрытия, пинцет и пластиковые открыватели. Также необходимо иметь под рукой запасные части, если вы планируете заменить какой-либо элемент устройства. Все инструменты можно приобрести в специализированных магазинах или заказать онлайн.
Прежде чем приступить к разборке iPhone SE, обязательно сделайте резервную копию данных смартфона. Это необходимо для того, чтобы сохранить все важные файлы и информацию в случае возникновения каких-либо проблем в процессе разборки. Для снятия крышки задней панели iPhone SE воспользуйтесь пластиковым открывателем, аккуратно вставив его в щель между задней панелью и корпусом устройства. Плавными движениями откройте крышку и установите ее в безопасное место.
Шаг 1: Снятие задней крышки
Прежде чем начать разбирать iPhone SE, необходимо снять заднюю крышку устройства. Следуйте этим шагам:
Шаг 1.1: Выключите устройство
Перед началом разборки iPhone SE убедитесь, что устройство полностью выключено. Для этого нажмите и удерживайте кнопку включения/выключения на верхней части устройства, пока не появится слайдер выключения. Переместите слайдер вправо, чтобы выключить телефон.
Шаг 1.2: Откройте заднюю крышку
Для снятия задней крышки iPhone SE вам потребуется специальный отвертка типа «Пентагон», также известная как «P2». Используйте эту отвертку для откручивания двух нижних винтов, расположенных у порта Lightning.
После того, как винты будут откручены, можно начинать снимать заднюю крышку. Начните аккуратно отсоединять крышку от корпуса, начиная с нижней части устройства и двигаясь вверх по бокам. Внимательно пройдитесь по всему периметру устройства, отсоединяя крышку от корпуса.
При этом следите за тем, чтобы не повредить нижний кабель сенсорной кнопки Touch ID, который проходит под крышкой. Если ваша задняя крышка плотно прилегает и не отстает, можно аккуратно использовать присоску или пластиковый открыватель, чтобы поднять ее немного и легче отсоединить.
Шаг 2: Отсоединение аккумулятора
Прежде чем продолжить, убедитесь, что ваш iPhone SE выключен. Для этого удерживайте кнопку включения/выключения, расположенную на верхней грани устройства, и, следуя появляющейся на экране инструкции, выключите его.
Следующим шагом необходимо открыть заднюю крышку iPhone SE. Для этого воспользуйтесь специальной отверткой P2 Pentalobe. Вставьте отвертку в две небольшие отверстия на обоих сторонах разъема для зарядки в нижней части устройства.
Вращайте отвертку против часовой стрелки, чтобы развинтить две винты. После того как винты станут подвижными, аккуратно выньте их из отверстий.
Поднимите заднюю крышку вверх с помощью пластикового тула или присоски, осторожно разделяя ее от корпуса iPhone SE.
Найдите коннектор аккумулятора, расположенный на верхней грани устройства, и аккуратно отсоедините его, осторожно вытаскивая разъем из разъемного гнезда.
После отсоединения аккумулятора, задняя часть iPhone SE будет свободно доступна к дальнейшему разбору.
Шаг 3: Отсоединение дисплея
Прежде чем приступить к отсоединению дисплея iPhone SE, убедитесь, что устройство полностью выключено. Для этого нажмите и удерживайте кнопку питания на несколько секунд, пока не появится ползунок выключить. Сдвиньте ползунок вправо и дождитесь полного отключения устройства.
1. Используя пенталобулярную отвертку, отверните две нижние винты, которые находятся с обеих сторон разъема Lightning.
2. Возьмите присоску и прикрепите ее к верхней части дисплея.
3. Потяните за присоску с небольшим усилием вверх, чтобы разъем Lightning оказался слегка выведен из нижней части корпуса.
4. Осторожно, но решительно, поднимите дисплей, держа его за присоску.
5. Понаблюдайте за шлейфами, которые соединены с задней частью дисплея, и аккуратно отсоедините их, аккуратно потянув за коннекторы. Убедитесь, что шлейфы отсоединены полностью и свободно, чтобы не повредить их при дальнейшей работе.
Теперь дисплей iPhone SE успешно отсоединен, и вы можете продолжить разборку устройства. При отсоединении дисплея будьте очень аккуратны и не применяйте слишком сильного усилия, чтобы избежать повреждения компонентов.
Шаг 4: Вынимание камеры
1. Открутите два винта, которые держат камеру iPhone SE.
2. Отсоедините разъем камеры от материнской платы, аккуратно отстегивая его.
3. Бережно выньте камеру из задней панели iPhone SE.
4. Установите новую камеру, следуя этим же шагам в обратном порядке.
Шаг 5: Извлечение кнопки Home
Для извлечения кнопки Home следуйте предложенным ниже инструкциям:
- С помощью пинцета аккуратно поднимите кабель кнопки Home немного вверх.
- Будьте осторожны и не повреждайте кабель, так как это может привести к неправильной работе кнопки.
- Осторожно вытащите кнопку Home, двигая ее в стороны и поднимая сразу за коннектором кабеля.
- Убедитесь, что кабель в полной мере извлечен, чтобы не повредить его.
После извлечения кнопки Home, она может быть заменена, если требуется.
Шаг 6: Отсоединение разъемов
Перед тем, как разбирать iPhone SE, необходимо отсоединить разъемы, чтобы не повредить электронные компоненты.
1. Откройте заднюю крышку iPhone с помощью отвертки Pentalobe.
2. Отсоедините разъем батареи, аккуратно поднимая его пластиковым турникетом.
3. Отсоедините разъем дисплея, аккуратно поднимая его пластиковой лопаткой.
4. Отсоедините разъем камеры, аккуратно поддевая его пинцетом.
5. Отсоедините разъем кнопки блокировки, аккуратно поддевая ее пинцетом.
6. Отсоедините разъем гнезда для наушников, аккуратно поддевая его пинцетом.
После отсоединения всех разъемов, вы можете продолжить разборку iPhone SE, следуя предыдущим шагам.
Шаг 7: Отсоединение разъема Lightning
Осторожно отсоедините разъем Lightning от гнезда на нижней части iPhone.
Для этого слегка наклоните разъем Lightning вверх и аккуратно вытяните его из гнезда. Будьте осторожны, чтобы не повредить плату или разъем.
Если разъем туго сидит, не прилагайте слишком больших усилий – попробуйте немного повращать разъем вокруг своей оси или аккуратно потрясите его, чтобы облегчить отсоединение.
После отсоединения разъема Lightning можно продолжить разборку iPhone SE или выполнить необходимые ремонтные работы.
Обратите внимание, что отсоединение разъема Lightning может привести к потере функциональности зарядки и передачи данных, поэтому будьте уверены в необходимости продолжения данной процедуры.
Шаг 8: Отсоединение антенн
Перед тем как продолжить разборку вашего iPhone SE, необходимо отсоединить антенны, чтобы предотвратить возможное повреждение их разъемов. Ниже приведена пошаговая инструкция, как это сделать:
- Используя пинцет или специальный инструмент, аккуратно разъедините разъем антенны Wi-Fi, который находится ниже верхней панели устройства.
- Аналогичным образом отсоедините разъем антенны LTE, который находится справа от разъема Wi-Fi.
- Затем отсоедините разъем антенны Bluetooth, который находится слева от разъема Wi-Fi. Уважайте деликатность данной антенны, так как она имеет более хрупкую конструкцию, чем другие.
- После отсоединения всех антенн, вы можете продолжить разборку вашего iPhone SE, следуя следующему шагу.
Примечание: При отсоединении антенн обязательно следите за правильным выравниванием и не применяйте излишнюю силу, чтобы не повредить розетки и провода антенн.
Шаг 9: Отсоединение динамиков
Для дальнейшего разбора iPhone SE необходимо отсоединить динамиков от основной платы. Эти динамики отвечают за звук во время разговора, воспроизведения музыки и звуковых уведомлений.
Для начала нужно отсоединить разъем динамика от разъема на основной плате. Определите на плате соответствующую метку и аккуратно вытяните разъем из разъема, используя пинцет.
| Тип | Маркировка | Место |
|---|---|---|
| Верхний динамик | J3261 | Сверху, рядом с разъемом для наушников |
| Нижний динамик | J3262 | Снизу, рядом с разъемом Lightning |
После отсоединения динамиков можно продолжить с разбором iPhone SE и приступить к следующему шагу.
Шаг 10: Отсоединение микрофона
Чтобы отсоединить микрофон, необходимо осторожно отсоединить его гнездо от материнской платы.
Шаг 10.1:
Используя пинцет или разъемную лопатку, аккуратно поднимите микрофон вверх и отсоедините его гнездо от материнской платы.
Шаг 10.2:
Проверьте, что микрофон полностью отсоединен от материнской платы и вынесен из корпуса iPhone SE.
- Убедитесь, что контакты микрофона не повреждены и нет оставшихся вин или других деталей.
- При необходимости, очистите поверхность контактов микрофона с помощью изопропилового спирта и ватного шарика.
После завершения этого шага вы освободите микрофон вместе с его кабелем от корпуса iPhone SE, что позволит вам легко заменить или отремонтировать эту деталь.
Шаг 11: Вынимание вибромотора
Для начала нужно аккуратно удалить затычку из силикона, которая закрывает доступ к вибромотору. Для этого воспользуйтесь плоской отверткой или пинцетом.
|
1 |
Используя плоскую отвертку или пинцет, аккуратно снимите затычку из силикона, закрывающую доступ к вибромотору. |
|
2 |
После удаления затычки, используйте отвертку для откручивания винта, который закрепляет вибромотор. |
|
3 |
После откручивания винта, аккуратно вынимите вибромотор из своего места, обращая внимание на возможные препятствия. |
После того, как вы вынимите вибромотор, он будет готов для замены или ремонта. В случае замены, установите новый вибромотор в обратной последовательности.
Не применяйте излишнюю силу и будьте осторожны, чтобы не повредить ни вибромотор, ни другие детали iPhone SE.
Шаг 12: Разборка основной платы
Для доступа к основной плате iPhone SE необходимо удалить несколько шлейфов и отсоединить несколько разъемов.
- Отсоедините разъем аккумулятора на основной плате.
- Отсоедините разъемы дисплея и тачскрина, а также камеры.
- Отсоедините разъемы кнопки громкости и вибромотора.
- Отсоедините разъемы антенн Wi-Fi и Bluetooth.
После отсоединения всех разъемов, основная плата будет свободна и ее можно будет аккуратно извлечь из корпуса iPhone SE.
Обратите внимание, что при разборе основной платы необходимо следить за сохранностью прилегающих к ней компонентов и заменять их при необходимости.
